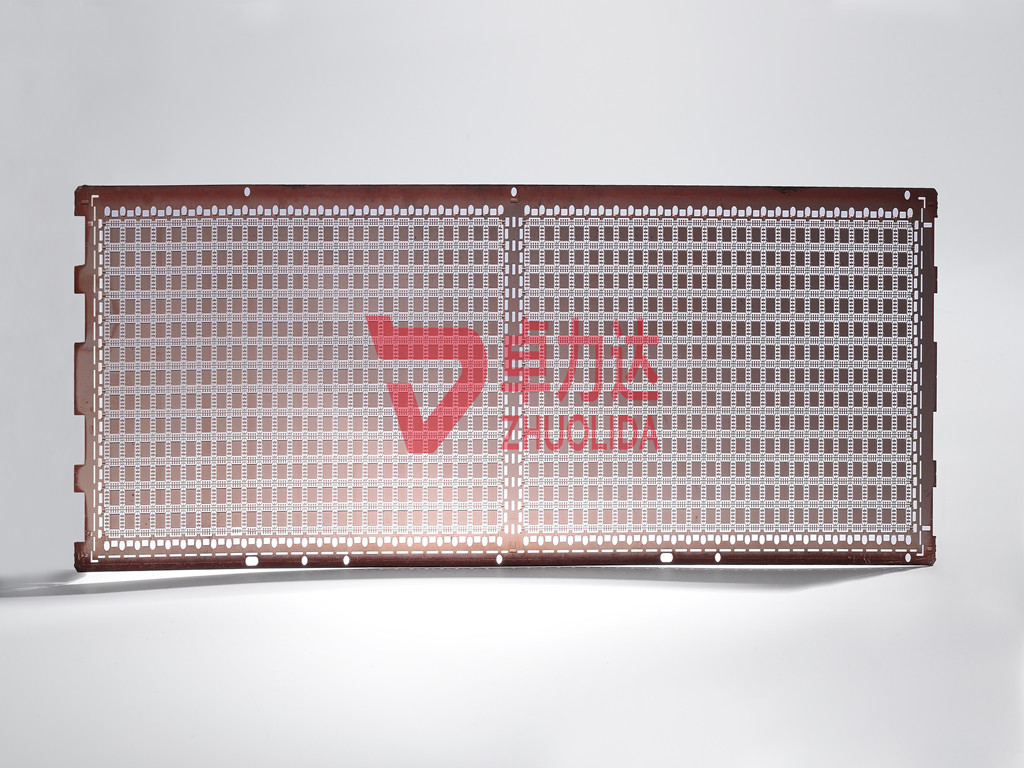

過渡熱沉片
| 產品簡介： | 適用于LED 中、大功率燈珠的封裝應用，可最終應用于照明或背光。過渡熱沉片與傳統PPA、PCT等支架對比，具有高耐熱性、高電流、大功率、高密度、抗UV、體積小等優勢特點，適合大規模生產應用 |
- 咨詢熱線：施經理 18932202211
產品詳細描述
|
過渡熱沉片功能，加工，特點介紹
|
|
|
加工的產品名稱:
|
|
|
特定產品材料材質:
|
過渡熱沉片一般采用C1020、C1050、C194進口合金銅加工而成
|
|
材料厚度(公制):
|
通常國內蝕刻過渡熱沉片材料一般采用0.1mm/0.12mm/0.15mm/0.2mm/0.25mm等厚度的銅以及銅合金材料。
|
|
此款產品用途:
|
這種過渡熱沉片適用于OLED 中、大功率燈珠的封裝應用，可最終應用于照明或背光。
|
|
此款產品特點:
|
過渡熱沉片與傳統PPA、PCT等支架對比，具有高耐熱性、高電流、大功率、高密度、抗UV、體積小等優勢特點，適合大規模生產應用.
|
|
產品介紹:
|
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。具體的價格還請客戶給到具體圖紙和要求以及批量數量后詳細評估報價。
|
|
蝕刻加工能力:
|
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布油墨，可大批量生產，每天生產高達1000平方米，每月公司可生產蝕刻產品10萬以上標準張，是國內綜合實力最強的過渡熱沉片供應商。針對小批量多樣化的產品，也可以半自動化的方式投產，節省相關作業成本，是大限度為客戶節省成本是我們的最終目標，實現雙贏!我們可以加工的最大面積為600mm*600mm。
|
|
樣品提供:
|
本公司所有蝕刻過渡熱沉片產品都采用付費打樣，樣品費用可以在后續的批量中返還給客戶，樣品交期我司一般控制在3天內，最快24小時出樣。因?yàn)槲覀兠總€(gè)月高達幾百種樣品需要蝕刻打樣，成本壓力相當大。不論是模版費，人工費，加工電費等，都是很高的，所以采用收費樣品的方式，希望理解。
|
|
批量生產時間:
|
正常一星期內出貨，針對不同的產品，從3天到7工作日，以及10工作日等，都會和客戶協商確認，不同的產品批量，有不同的時間也可分批次提前出貨，如果客戶特急請?jiān)谙挛g刻訂單時告知我司業務，公司內部協調處理，不增加費用，最快24小時內出貨。
|
|
產品檢測及售后:
|
二次元、影像儀精密檢測，24小時服務熱線：0513-81601666。
|
|
過渡熱沉片蝕刻的特點
|
|
|
一、低開模費，蝕刻菲林兩個小時內可以繪出，任意外形的模具更改，降低設計開發成本
|
|
|
二、新產品蝕刻設計開發變更靈活，費用低，可以實現金屬表面的半蝕刻刻，增加公司LOGO，實現品牌化生，以防盜用。
|
|
|
三、蝕刻工藝可以保證過渡熱沉片極高的精密度，最高精度可達+/-0.01mm，而且加工的質量穩定，批次清楚，品控體系嚴格?？蓾M足不同部件的精確裝配需求，提高整體產品的質量和精度。
|
|
|
四、任何復雜外形的過渡熱沉片產品，同樣可以批量化保質保量生產，蝕刻單價不受影響，小型化，多樣化的同樣可以應對。為國內外不同的客戶實現定制服務的機會。而不會只做大批量的產品。我們有專門的樣品樣制工程組，能實現小批量產品的快速交貨，同時品質又能得到保證。
|
|
|
五、化學蝕刻工藝生產的不銹鋼產品沒有毛刺，壓點，產品不變形，不改變材料性質
|
|
|
六、0.03mm-2.0mm厚薄蝕刻材料都可以一樣加工，滿足不同精度的生產要求，客戶可根據自己的實際使用需求而任意選擇蝕刻材料的厚度。
|
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制。針對特別精細的圖案，蝕刻工藝也能很好的提供解決方案。不同的金屬材質，需要配備不同的化學配方。比如：稀有金屬：鉬等，也同樣可以蝕刻加工。圖案可加的極限比沖壓更寬廣，深加工的能力更強，配合精密儀器，汽車發動機過濾網，電器，攝像頭部件等，十分適合加工
|
|
|
八、化學蝕刻工藝可以生產出傳統沖壓或是鈑金工藝所達不到的精度產品，沖壓，激光完成不了精細，超薄材料的加工，蝕刻更容易應對。
|
|

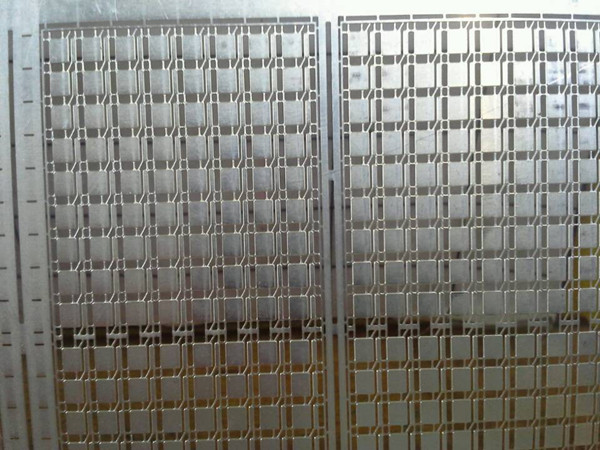

什么是過渡熱沉片？過渡熱沉片也叫WEMC LED支架（White Epoxy MoldingCompound LED Leadframe），是用在LED支架或者其它部位做墊片過渡作用，在LED銅支架上模壓成型光反射杯的一種新型高度集成化LED支架框架）形式。這種支架適用于 LED 中、大功率燈珠的封裝應用，可最終應用于照明或背光。與傳統PPA、PCT等支架對比，具有高耐熱性、高電流、大功率、高密度、抗UV、體積小等優勢特點，適合大規模生產應用。我司的過渡熱沉片屬于落料式，無需切割，是采用化學蝕刻工藝生產的，化學蝕刻工藝可以實現EMC支架的半刻效果可以管控，精度更好更高，更無需投入龐大的生產設備，以現有的生產線即可批量生產，提高生產效率。
過渡熱沉片的三代產品性能對比：
第一代過渡熱沉片：基板材料為PPA，PPA材料容易變色，使用壽命短，吸水性強，可靠性差。
第二代過渡熱沉片：基板為陶瓷，陶瓷基板生產難度高，噴涂成本高，切割效率低，易碎，基本面積有局限，與硅膠結合性不高，可實現熱電分離，適應高功率應用（>3W）.
第三代過渡熱沉片：第三代支架可實現大規模的生產，降低成本，靈活的設計，尺寸可設計更小、更容易切割、適用于中低功率（<3W)。
過渡熱沉片應用領域：0.1W：應用于圣誕燈、顯示等小功率產品。
0.2W:應用于小尺寸背光、顯示屏、顯示器、車用顯示器等。
1W：應用于各種大尺寸背光源。
1-3W：應用于路燈、家用照明、工業照明等一般性照明。
3W-以上：應用于車頭燈、廣場照明等等大功率照明。
過渡熱沉片封裝工藝流程：固晶-焊線-點膠-切割-分光-編帶。
過渡熱沉片的市場前景：隨著LED照明應用的成熟，中功率LED需求快速增長，LED封裝廠近年來積極導入適用于中高功率的EMC支架，談及未來LED封裝發展趨勢，劉邦言表示，過渡熱沉片無疑是2018年封裝產業的一大焦點，EMC、SMC封裝會成為未來趨勢。EMC是采用新的Epoxy材料和蝕刻技術在Molding設備的封裝下的一種高度集成化的框架形式。相比PPA和陶瓷基板，采用環氧樹脂的EMC封裝，可實現大規模生產，降低生產成本，設計也可以更加靈活。EMC在某些特定領域有著陶瓷和PPA無法比擬的優勢。數據顯示，2013年中國LED照明市場規模將會達324億元，年成長達36%。對行業未來發展趨勢，封裝技術的不斷發展，加上價格持續下滑，將帶動LED照明時代的來臨。當前全球LED照明滲透率大概在8%-10%，明年預估是呈倍數成長，在2015年，全球LED照明滲透率或達40%。當LED照明達到原來節能燈一半滲透率時，LED市場會成為非常有規律的市場，這個過程也會加速行業洗牌。
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的過渡熱沉片原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（美國進口蝕刻機）來保證產品品質。
2.樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時內出樣。
3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和先進的生產設備（卷對卷曝光機和美國進口蝕刻機）來保證準時的交貨期限。ISO系統化管理，品質和交期的絕對保證。
4.交貨方式：以安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達國內任何工業城市，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司過渡熱沉片提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
6.卓力達是國內綜合實力雄厚的過渡熱沉片蝕刻加工廠，是世界蝕刻行業協會會員，自建大型污水處理站，是南通市為數不多的允許排污的企業。擁有多條進口蝕刻加工生產線，已經和多家世界500強企業合作，免費提供過渡熱沉片工藝解決方案以及蝕刻行業資訊。
過渡熱沉片,過渡熱沉片加工,過渡熱沉片蝕刻,過渡熱沉片腐蝕,過渡熱沉片加工商
南通卓力達金屬科技有限公司
地址:南通高新技術產業開發區金川路268號
