均熱板
| 產品簡介： | 均熱板通常用于需小體積或需快速散高熱的電子產品。目前主要使用于服務器、高檔圖形卡等產品。是熱導管散熱方式的有力競爭者。 |
- 咨詢熱線：施經理 18932202211
產品詳細描述
|
產品名稱:
|
|
|
材料材質:
|
C1020、C1050、C7025、C194、KLF170
|
|
材料厚度(公制):
|
0.15、0.2、0.25、0.3、0.35、0.4、0.45、0.5、0.6、0.7
|
|
產品用途:
|
均熱板主要用于手機、電腦、服務器、顯卡等，起到散熱作用。
|
| 產品平面度： | 0.02mm以下 |
| 產品精度： | +/- |
|
產品特點:
|
蝕刻加工線條均均，無毛剌，無缺口，表面無氧化
|
|
產品價格:
|
以材料材質、厚度、精度要求、量產數量綜合核定
|
|
蝕刻加工能力:
|
使用卷對卷曝光機，可大批量生產，每天生產高達1000平方米
|
|
樣品提供:
|
可以針對特殊的樣品申請免費。正常情況下下，我們的樣品均是需要收取樣品費用的。主要原因在于收取基本的模版費及蝕刻加工過程中的人工，水電，及廠租。蝕刻工藝本身由于反應時間快，相對的成本較低，已經為相關的設計制造節省了很大的費用。每個月高達上百種的新品需要打樣，成本壓力巨大。本著共贏互利的精神，絕大部份的客戶在溝通中也表示理解。
|
|
批量生產時間:
|
針對數量，批量化生產加工周期一般控制在5-15天，特殊的情況下，如產品交期特別緊張的可以提前和我們商量確認。我們會調用本廠資源去積極的對應并幫助客戶完成緊急狀態下的交貨時間。總之：一切為了客戶，保證批量交貨時間。 |
|
產品檢測:
|
二次元、影像儀
|
| 付款方式： | 月結（30天）或現金 |
| 售后： | 我們是專業的蝕刻工廠，對所有我司的產品售后負責。不論是服務態度，還是產品質量，甚至前置的關于產品設計溝通，業務員的服務質量等，均可以直接溝通。本廠有專業的品控團隊，快速的反應機制，針對客戶的投訴，24小時內回復。48小時內提出改善對策，三天內完成改善品發貨。
|
|
產品蝕刻特點
|
|
|
一、低開模費,可以按設計人員的設計要求進行任意更改材質厚度，成本低
|
|
|
二、能實現均熱板的半刻，增加公司LOGO，實現品牌化生
|
|
|
三、精密度可達+/-0.0075mm的精度，滿足不同產品的組裝要求
|
|
|
四、復雜外形產品同樣可以蝕刻，無需額外增加成本
|
|
|
五、沒有毛刺，壓點，產品不變形,不改變材料性質，不影響產品的功能
|
|
|
六、厚薄材料都可以一樣加工，滿足不同裝配組件的要求
|
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
|
|
|
八、制造各類機械加工所無法完成的金屬部件
|
|
網絡交易，誠信為王！
均熱板是一個內壁具有微細結構的真空腔體，通常由銅制成。當熱由熱源傳導至蒸發區時，腔體里的冷卻液在低真空度的環境中受熱后開始產生冷卻液的氣化現象，此時吸收熱能并且體積迅速膨脹，氣相的冷卻介質迅速充滿整個腔體，當氣相介質接觸到一個比較冷的區域時便會產生凝結的現象。借由凝結的現象釋放出在蒸發時累積的熱，凝結后的冷卻液會借由微結構的毛細管道再回到蒸發熱源處，此運作將在腔體內周而復始進行。

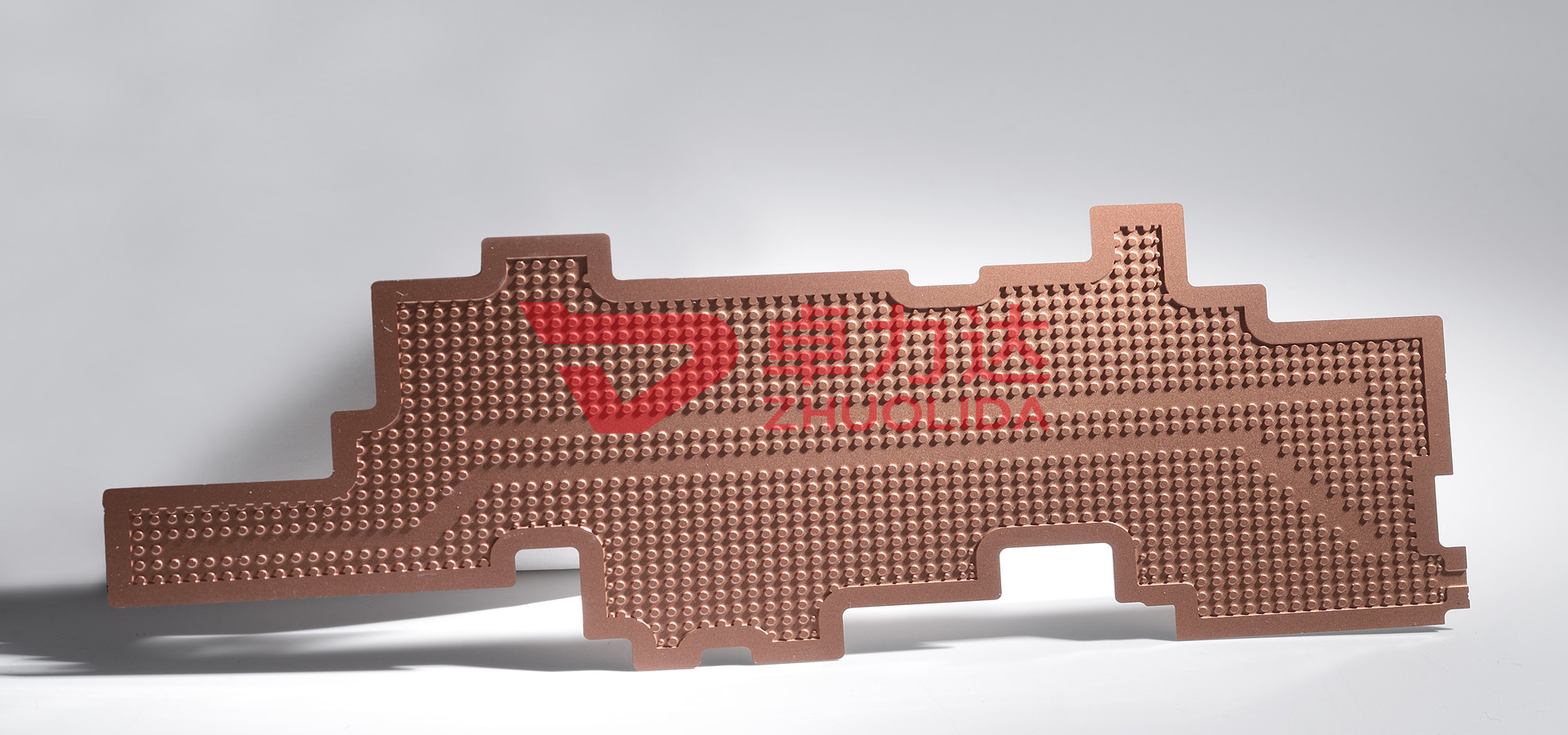

均熱板外觀上為一平面板狀物，上下各有一蓋相互密合，其內有銅柱支撐。均熱板上下兩銅片以無氧銅為材質，通常以純水為工作流體，毛細結構以銅粉燒結或銅網之工藝制作。均熱板只要維持其平板特性，造型外廓上視應用之散熱模塊環境而定較無限制，使用時亦無置放角度上之限制。實際應用時在平板上任兩點所測得溫度差可小于10℃以內， 較熱導管對熱源之傳導效果更均勻， 均熱板之名亦因此而來。常見之均熱板其熱阻值為 0.25℃/W，應用于 0℃～100℃。
均熱板工作原理與熱導管者相同，包括了傳導、蒸發、對流、凝固四個主要步驟。 均熱板是由純水注入布滿了微結構的容器而成的雙相流體裝置。熱由外部高溫區經由熱傳導進入板內，接近點熱源周遭的水會迅速地吸收熱量氣化成蒸氣，帶走大量的熱能。再利用水蒸氣的潛熱性，當板內蒸汽由高壓區擴散到低壓區(亦即低溫區)，蒸氣接觸到溫度較低的內壁時，水蒸氣會迅速地凝結成液體并放出熱能。凝結的水靠微結構的毛細作用流回?zé)嵩袋c(diǎn)，完成一個熱傳循環，形成一個水與水蒸氣并存的雙相循環系統。 均熱板內水的氣化持續進行，隨著溫度的變化腔體內的壓力會隨之維持平衡。水在低溫運作時其熱傳導系數值較低，但因水的黏稠性會隨溫度不同而改變，故均熱板在5℃或10℃時也可運作。由于液體回流是借著毛細力作用，因此均熱板受重力的影響較小，應用系統設計空間的運用上就可為任何角度。 均熱板無需電源亦無任何移動組件，是個完全密封的被動式裝置。
到這里，我們已經可以非常清晰的了解均熱板這種散熱的特點：體積小可以使得散熱器控制的向入門級低功耗那樣薄；導熱快，更不容易導致熱量積累，相同情況下風扇也可以轉速更低噪音控制更小；內部銅網、粗糙內壁更利于高速導熱，強勁風扇快速把熱量導出到空氣中。
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.一般傳統的做法是采用沖壓或是機加工的方式來制作，但是沖壓工藝難以解決毛刺和油污問題，機加工的方式又比較容易氧化。卓力達生產的均熱板精度高，是采用化學蝕刻的方式制作，是目前國內企業替代臺灣和日本生產的供應商，依材料的厚度，圓柱可以做到0.1mm，平面度保持在0.02mm以下，公差可做到+/-0.01mm。
2.貨期：配備樣品制作小組，在2-3個工作日內完，我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和生產設備（進口蝕刻機）來保證準時的均熱板交貨期限。
3.交貨方式：以安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為順豐快遞
4.售后服務：客人對我司均熱板產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
5.所有的均熱板在出貨前均會經過生產巡檢、品質檢測、發貨抽檢相關人員的三次質檢，確保發貨到您手里的產品是合格產品
.jpg)
.jpg)
